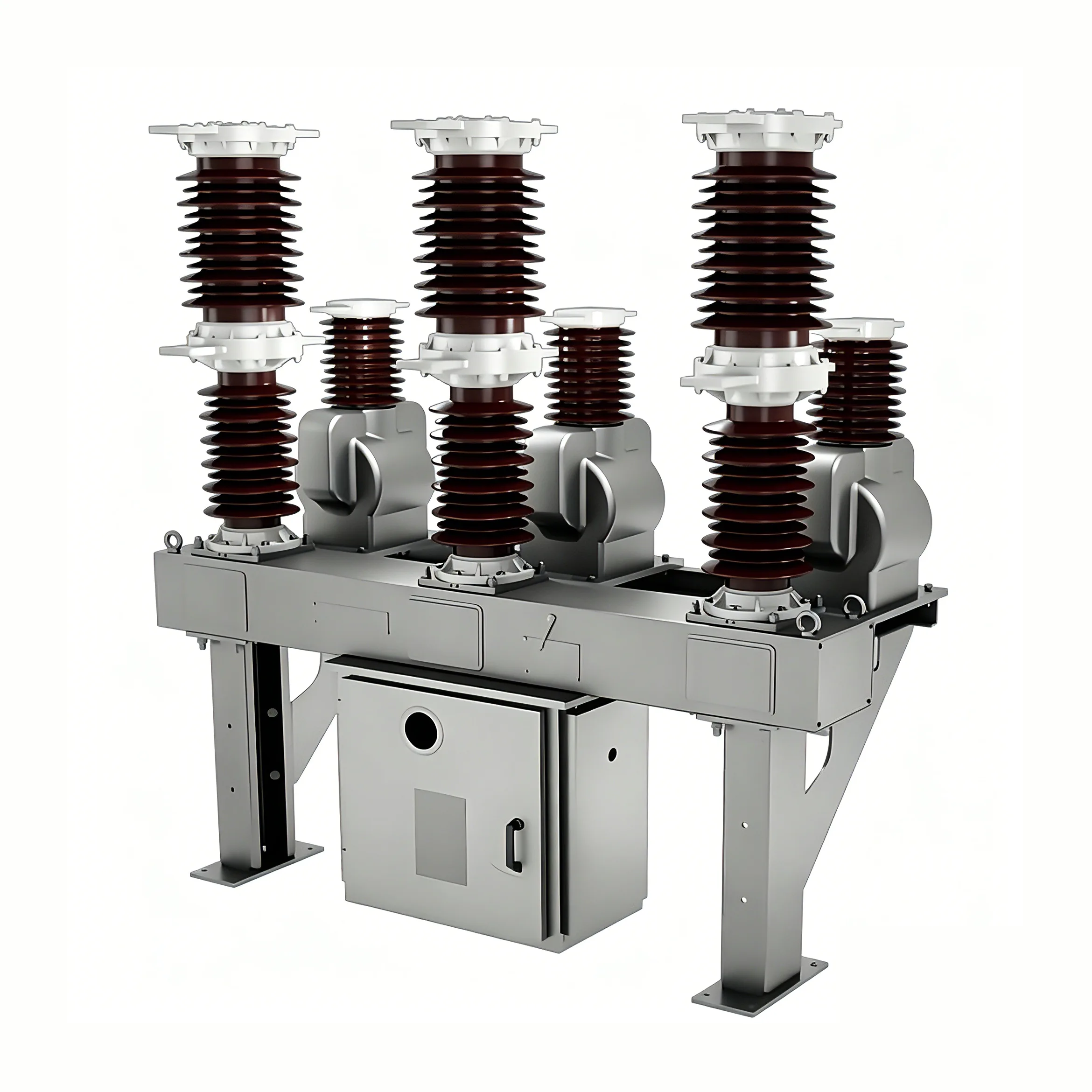

Athdhúntóir 40.5kv

Is éard atá i breaker lasc 40.5kv (dá ngairtear "scoradán ciorcaid" anseo feasta) ná giniúint nua de scoradán ciorcaid bhfolús lasmuigh a d'fhorbair Youbian trí theicneolaíocht eachtrach chun cinn a thabhairt isteach agus é a chomhcheangal le saintréithe tionscal cumhachta na Síne. Úsáidtear go príomha le haghaidh córais dáileacháin lasmuigh de 10-35kV i ngreillí cumhachta uirbeacha agus tuaithe. In éineacht le cur i bhfeidhm srutha ualaigh, sruth ró-ualaithe, agus sruth gearrchiorcaid, is féidir é a úsáid freisin i gcásanna eile dá samhail.

timpeallacht oibre

Teocht an chomhshaoil: -40 ℃ go 85 ℃

Difríocht teocht laethúil: 25 ℃

Airde: ≤ 2000m

Luas na gaoithe nach mó ná 35m/s

Gan gnáthchreathadh déine

Gan aon gháis nó meáin chreimneach láidir (cosúil le aigéid, alcailí, sloda, etc.)

Leibhéal truaillithe: IV

Teocht luchtaithe: -40 ℃ go 85 ℃

Gnéithe

Is táirge deartha feabhsaithe é 40.5kv switcher recloser a chloíonn le caighdeáin ANSI/IEC, atá feistithe le actuator maighnéadach, gléas ar / as (níl feiste dúnta láimhe ag cineál ACR RCWE), 3 braiteoir reatha, suas le 3 braiteoir voltais, agus feidhmeanna níos mó cosúil le cuar cosanta (in-ríomhchláraithe), loighic chomhordaithe (in-ríomhchláraithe), úsáidí in-ríomhchláraithe cumarsáide, PCK.5, prótacal cumarsáide ACR, etc. rialtóir.

Is éard atá sa recloser lasc 40.5kv ná athchlósóir soladach inslithe atá brataithe le rubar silicone agus ní úsáideann sé ina saothraítear rónta gáis SF6. Tá achar creepage ard agus leibhéal inslithe níos airde ag an recloser seo, atá oiriúnach do chórais suas le leibhéal 42kV, BIL200kV.

Tá an lasc-aistreoir 40.5kV deartha le haghaidh AC 50/60Hz trí phas, le voltas rátáil 40.5kV, agus tá sé oiriúnach do lascthrealamh ardvoltais lasmuigh. Úsáidtear go príomha i ngreillí cumhachta uirbeacha agus tuaithe, fostáisiúin, agus córais dáileacháin na bhfiontar tionsclaíochta agus mianadóireachta, chun sruth ualach a bhriseadh, sruth ró-ualach agus sruth gearrchiorcaid. Mar gheall ar fheidhmíocht speisialta scoradáin chiorcaid bhfolús, tá siad oiriúnach go háirithe d'iarratais a dteastaíonn oibriú go minic agus modhnú saor ó ola orthu.

Glacann an múnla seo de bhriseadh ciorcaid struchtúr cuaille scartha trí chéim chun a chinntiú nach mbeidh lochtanna aon phas ina chúis le ciorcaid ghearr trí chéim. Tá an seomra múchta stua bhfolús suite taobh istigh de na sleeves inslithe de gach céim, ag fáil réidh leis an mbaol lochtanna gearrchiorcad de bharr comhdhlúthúcháin. Tá insliú seachtrach an scoradáin lasc 40.5kv déanta as roisín eapocsa lasmuigh allmhairithe nó ábhar rubair silicone, a bhfuil hidreafóbacht den scoth agus feidhmíocht frith-salachair aige, rud a fhágann go bhfuil sé oiriúnach do thimpeallachtaí lasmuigh le riachtanais ardfhriotaíochta aimsire agus coinníollacha oibriúcháin crua. Tá struchtúr foriomlán dlúth ag an scoradán ciorcaid, áitíonn sé limistéar beag, tá sé éadrom, agus is furasta é a shuiteáil. Tá an taobh istigh den bhosca líonta le ola claochladáin, ach níl gás heicseafluairíd sulfair ann, ag freastal ar riachtanais an chlaochlaithe saor ó ola agus cosaint an chomhshaoil.

Caighdeáin táirge

Comhlíonann an scoradán seo na caighdeáin seo a leanas: GB1984: Scoradáin chiorcaid ardvoltais; GB/T11022: Riachtanais Theicniúla Ghinearálta le haghaidh Lascthrealamh Ardvoltais agus Trealamh Rialaithe; JB3855:3.6~40.5kV Lasmuigh AC Ardvoltais Scoradán Ciorcaid Fholúis DL/T403:12~40. Sonraíochtaí Teicniúla chun Scoradáin Chuarda Fholúis Ardvoltais 5kV AC a Ordú IEC56: Scoradáin Chuarda Ardvoltais AC
