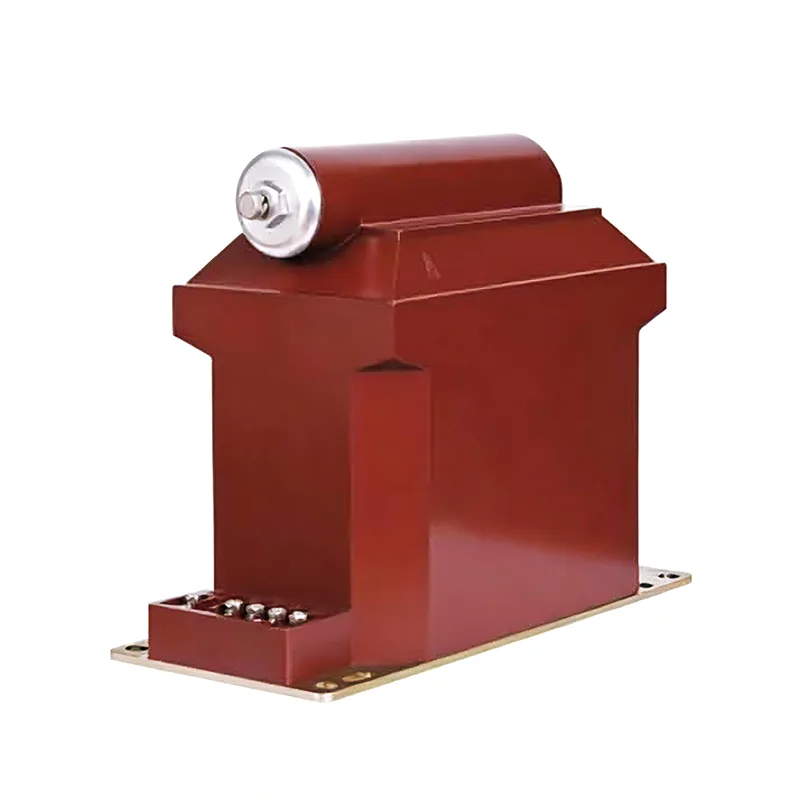

Trasfhoirmeoir Voltas 33 kV

Úsáideann an claochladán voltas durable 33 kV Youbian teicnící speisialta foirceannadh agus sciath do na cornaí príomhúla agus tánaisteacha chun dáileadh strus voltais a fheabhsú. Tá gach coil inslithe go cúramach le scannán poileistear chun tréleictreach ard a sholáthar idir sraitheanna. Cuir an struchtúr críochnaithe foirceannadh agus an croí iarainn fáinne dúbailte le chéile ar an bhfráma tacaíochta.

Réamhchúraimí

1. Sula gcuirfear i bhfeidhm é, ní mór an claochladán voltas 1.33 kV a thástáil agus a iniúchadh de réir na n-ítimí sonraithe sna rialacháin. Mar shampla, tomhas polaraíocht, grúpa nasc, croitheadh ​​inslithe, seicheamh céim núicléach, etc.

2. Ba cheart go gcinnteodh sreangú an claochladáin voltais a cheartacht. Ba cheart an foirceannadh bunscoile a nascadh go comhthreomhar leis an gciorcad tástálaithe, agus ba cheart an foirceannadh tánaisteach a nascadh go comhthreomhar le coil voltais na hionstraime tomhais ceangailte, gléas cosanta sealaíochta nó feiste uathoibríoch. Ag an am céanna, ba cheart aird a thabhairt ar cheart an polaraíocht.

3. Ba cheart go mbeadh cumas an ualaigh atá ceangailte leis an taobh tánaisteach den chlaochladán voltas 33 kV oiriúnach, agus níor cheart go mbeadh an t-ualach atá ceangailte leis an taobh tánaisteach den chlaochladán voltas níos mó ná a chumas rátáilte, ar shlí eile méadóidh sé earráid an claochladáin agus é a dhéanamh deacair cruinneas tomhais a bhaint amach.

4. Ní cheadaítear ciorcaid ghearr ar an taobh tánaisteach den chlaochladán voltas 4.33 kV. Mar gheall ar an impedance beag taobh istigh den chlaochladán voltas, má tá an ciorcad tánaisteach gearr, beidh sruth mór tarlú, a dhéanfaidh damáiste don trealamh tánaisteach agus fiú sábháilteacht phearsanta a chur i mbaol. Is féidir fiúsanna a bheith feistithe le claochladáin voltais ar an taobh tánaisteach chun iad féin a chosaint ó dhamáiste a dhéanann gearrchiorcaid ar an taobh tánaisteach. Nuair is féidir, ba cheart fiúsanna a shuiteáil ar an taobh príomhúil freisin chun an eangach chumhachta ardvoltais a chosaint ó shábháilteacht an chórais phríomha a chur i mbaol de bharr lochtanna i bhfoirceannadh ardvoltais nó sreanga luaidhe an claochladáin.

5. D'fhonn sábháilteacht daoine a áirithiú agus iad i dteagmháil le hionstraimí tomhais agus athsheachadáin, ní mór go mbeadh pointe talún ag foirceannadh tánaisteach an claochladáin voltais. Mar gheall ar an talamh, nuair a dhéantar damáiste don insliú idir na foirceannadh bunscoile agus na foirceannadh tánaisteacha, is féidir leis an ardvoltas a chosc ó shábháilteacht phearsanta in ionstraimí agus athsheachadáin a chur i mbaol.

6. Ní gá go mbeadh ciorcad gearr ar thaobh tánaisteach an chlaochladáin voltais.

Le haghaidh insliú agus cosanta, déantar an comhpháirt go huathoibríoch i bhfolús brú a chaitheamh isteach i roisín epocsa hidreafóbach cycloaliphatic (HCEP). Tá trajectory stua, ózóin agus friotaíocht ultraivialait den scoth ag ábhar HCEP, agus neart fisiceach á chothabháil. Cinntíonn airíonna dromchla hidreafóbach HCEP a fheidhmíocht an-iontaofa i dtimpeallachtaí tais, tais nó truaillithe.

Is féidir é a úsáid le haghaidh línte dáileacháin 35KV, mianaigh ghuail, stáisiúin chumhachta, iarnróid agus monarchana.

Comhlíonann an claochladán voltas 33 kV go docht le IEC60044-2; IEC 61869-1, 3 ； ANSI/IEEE C57.13.

iarratas

Iarnróid; Mianaigh ghuail; Méadar cumhachta; gléasra cumhachta; Méadar fuinnimh leictreachais; Stáisiún cumhachta; Lascthrealamh meánvoltais; Cuideachtaí ola agus gáis; Bosca Dáileacháin Cumhachta; Córas dáileacháin cumhachta; Comh-aireachta aer-inslithe; Comh-aireachta líonra fáinne; Uirlis tomhais; Biúró Leictreachais; Anailíseoir cáilíochta cumhachta meánvoltais; Fiontair thionsclaíocha agus mhianadóireachta;

gné

Meáchan: 50KG;

Saol seirbhíse: 30 bliain;

Ábhar: Roisín eapocsa (HCEP);

Voltas rátáilte suas le 36 kV;

Leibhéal cruinnis: 0.2 0.5 6P 3P;

Iarratas faoi dhíon 33KV 35KV 36KV;

Dearadh claochladán voltas cuaille aonair;

Aschur teirmeach srianta (VA): 300VA/600VA;

Struchtúr réasúnta, struchtúr sturdy;

Cóimheas voltais rátáilte: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

Bunleibhéal Inslithe Rátaithe (BIL) suas le 200 kV;

Gearrchiorcad den scoth agus friotaíocht teasa;
